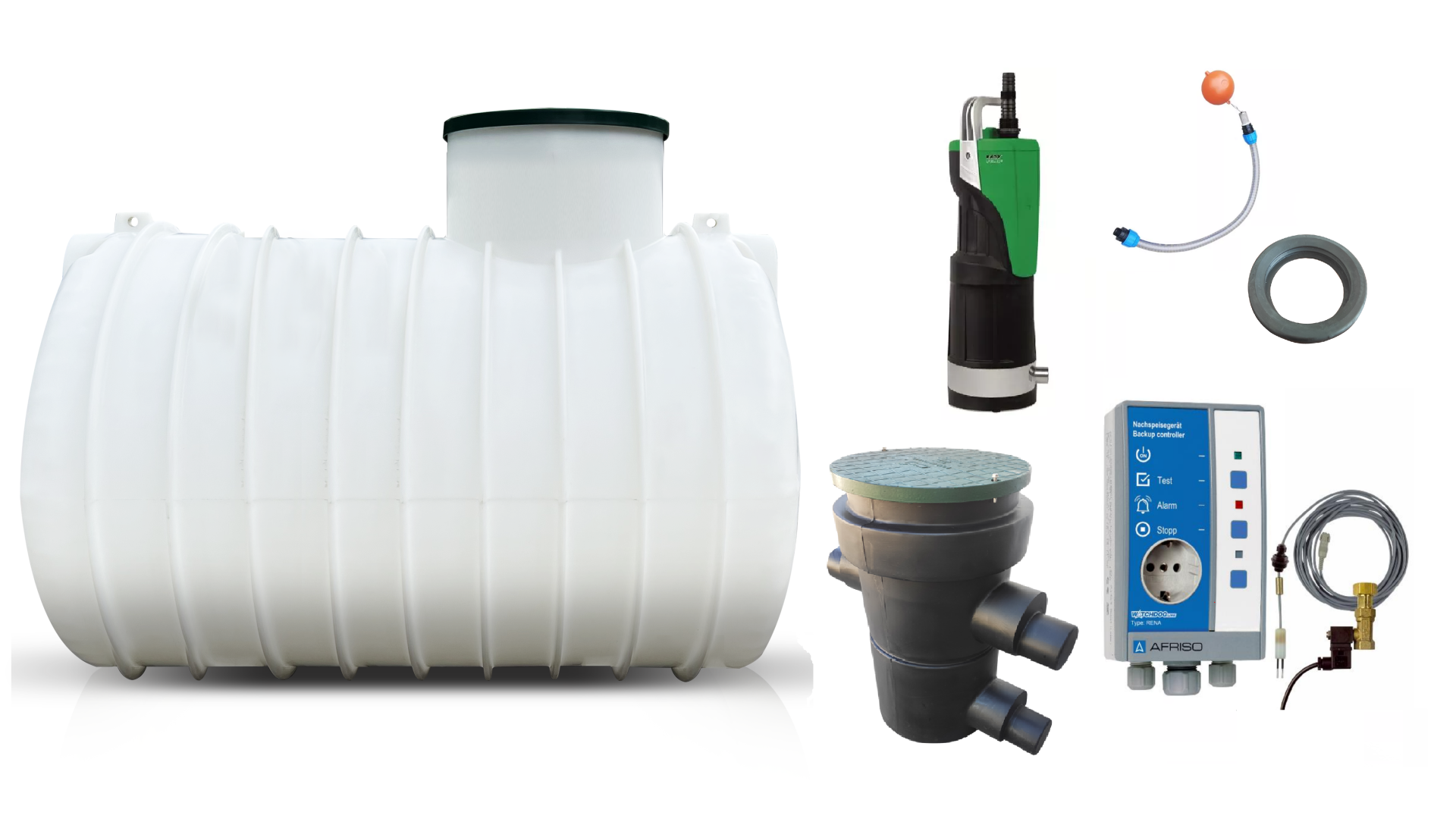

Sada PLUS s dešťovou nádrží ABAND 5m3

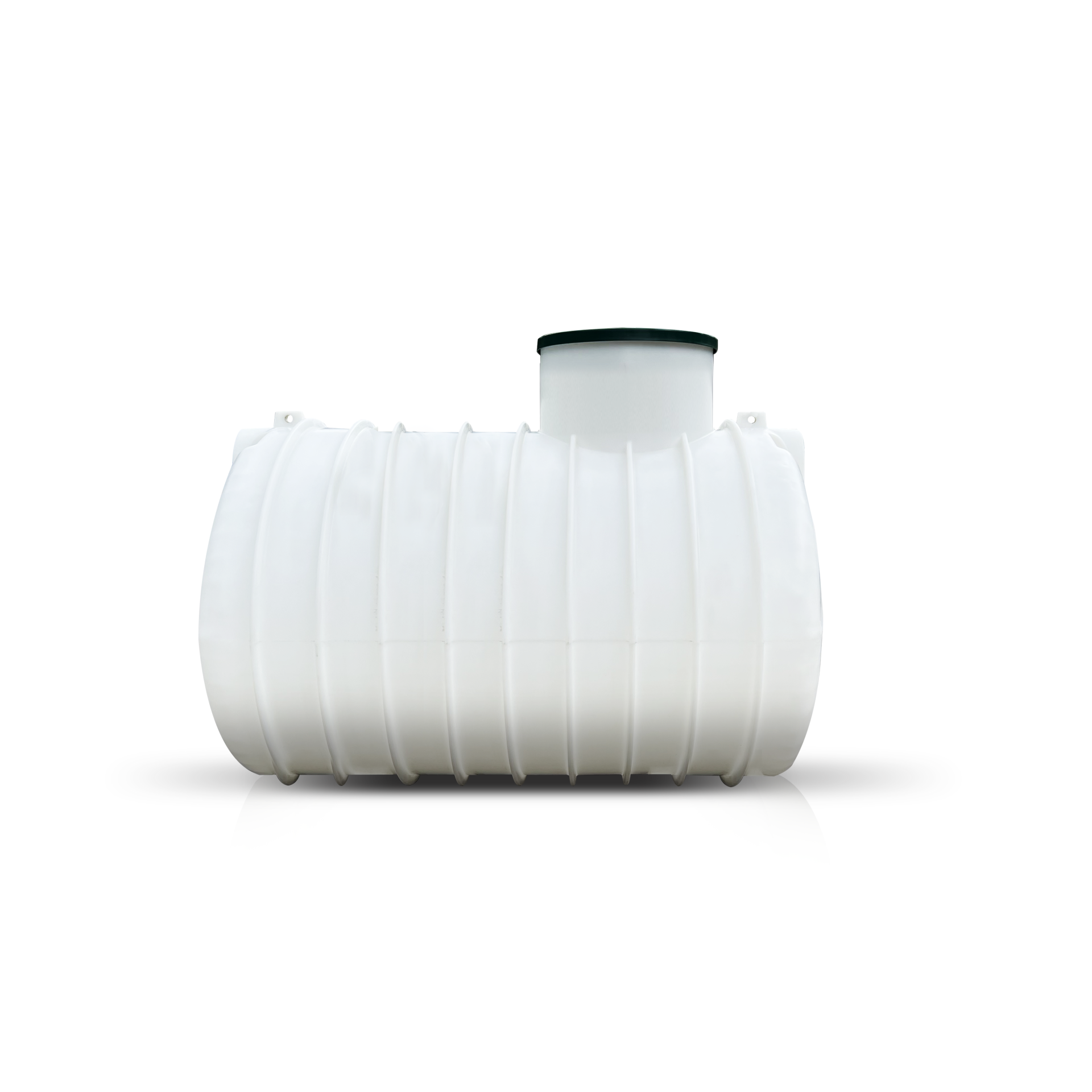

NÁDRŽ 5 m3

• žádné sváry - nádrž odlita jako jeden kus
• vyrobena z kvalitního PE (polyethylenu) bez příměsi recyklovaného materiálu
• zcela samonosná konstrukce bez nutnosti nákladného betonování
• zvolíte si umístění nátoku přepadu a dalších prostupů
• nádrž obsahuje masivní oka pro snadnou manipulaci
• k nádrži od nás dostanete zelené bezpečnostní víko s UV stabilizací a průchodky pro potrubí dle přání DN110, DN125, DN160

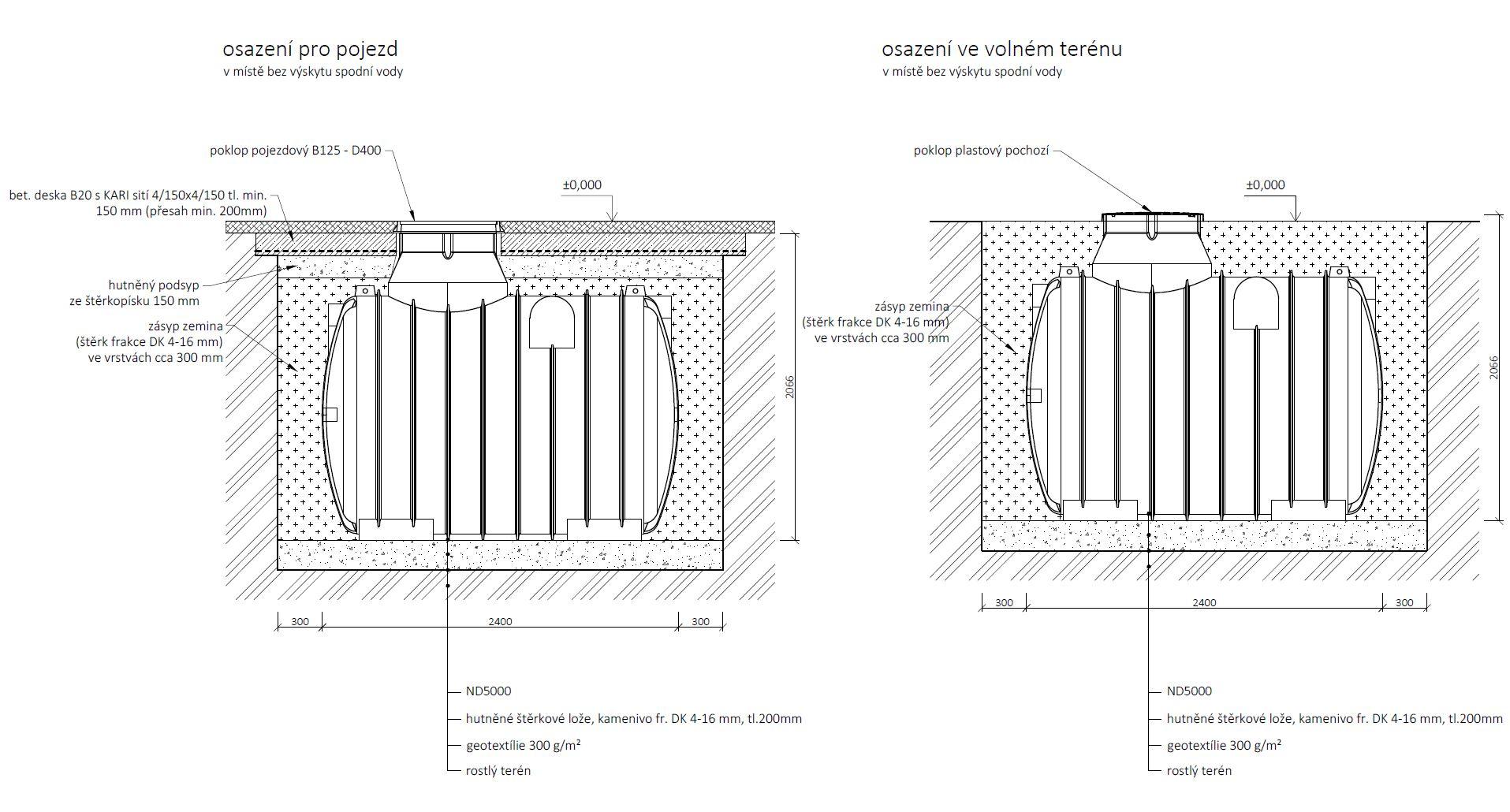

Konstrukce nádrže je zcela samonosná a nevyžaduje žádné betonování. Stačí pouze usazení na zhutněný podklad a obsyp optimálně pevným materiálem propouštějícím vodu, bez ostrých částí. (např. drcené kamenivo frakce 4-16 mm se zásypem po vrstvách 300 mm). Díky tomu se výrazně sníží stavební náklady. Přesné podmínky stavební připravenosti naleznete v záložce PŘÍLOHY

Na Vaše přání je možné vytvořit různý průměr nátoku, osadit odtok nebo vytvořit další prostupy například pro čerpací techniku.

Vlastnosti:

• materiál PE - NATUR
• užitný objem 5 m3
• výška 2065 mm
• délka 2400 mm
• šířka 1690 mm
• průměr revizního otvoru 600 mm
• hmotnost 180 kg
• manipulační oka
• zelený UV stabilní poklop s nosností 200 kg
• záruka 10 let

FILTRAČNÍ ŠACHTA

Samonosná šachta určená k filtraci dešťové vody ze střech rodinných domů s plochou max. 250 m2.
Nátokové potrubí je možné zvolit DN110 nebo DN150. U většího průměru je třeba provést částečné zkrácení přívodního potrubí (odstranit část potrubí DN110).

Vlastnosti:

• materiál polyethylen - prvoplast
• výška 700 mm
• průměr šachty 400 mm
• délka včetně potrubí 700 mm
• filtrační koš průměr 337 mm, výška 245 mm.
• nátok a odtok (zaslepený) DN 110/DN150
• bezpečnostní přepad (zaslepený) DN 110/DN150
• plastový poklop s nosností do 400 kg
• výškový rozdíl mezi nátokem a odtokem 255 mm.

Instalace šachty je velmi jednoduchá. Umístěte ji na vyrovnaní a zhutněný základ, napojte požadované potrubí a následně rovnoměrně obsypte a zhutněte tříděnou zeminou. Šachtu je možné navýšit nástavcem, a tak usadit hlouběji do terénu (v případě zájmu nás kontaktujte).

ČERPACÍ A DOPLŇOVACÍ POTRUBÍ

Před expedicí si společně určíme místa, kde budete chtít do nádrže připravit prostupy pro nátok a odtok. Dále si zvolíte místo vyvedení čerpacího potrubí včetně doplňování vody ze studny nebo vodovodního řadu (nejčastěji PPR potrubí zakončené svěrnou spojkou). Při realizaci pak jednoduše dopojíte vaše PPR/PVC potrubí a dodanými svěrnými spojkami zajistíte.

ČERPACÍ SYSTÉM S DOPOUŠTĚNÍM VODY DO NÁDRŽE A SONDOU  S KABELEM 15 METRŮ

Zcela nové řešení využívání dešťové vody se systémem rezervního dopouštění nádrže z veřejného vodovou v období sucha, kdy není dostatek dešťové vody. Jednoduché a velmi spolehlivé řešení s minimem nároků na prostor v místě instalace řídící a monitorovací jednotky.

ZÁKLADNÍ VÝHODY SYSTÉMU RAINTRONIC

• Oproti běžným systémům RWS je hlavní výhodou kombinace zcela tichého ponorného automatického čerpadla v nádrži na dešťovou vodu a řídícího systému pro dopouštění nádrže při nedostatku dešťové vody.
• Možnost odběru vody kdekoliv na trase od dešťové jímky k domu.
• Potrubí je zde jen výtlačné a oproti běžným systémům RWS s povrchovým čerpadlem odpadá sací potrubí. U výtlačného potrubí není nutné dodržovat spád, potrubí může být i menší dimenze, odpadá limit vzdálenosti jímky a domu.
• Díky možnosti podstatně rychlejšího dopouštění z městského vodovodu je systém vhodný i pro automatické závlahy. U stávajícího systému RWS je vždy provoz na městskou vodu výrazně limitován rychlostí nátoku.
• U systému RainTronic je rychlost dopouštění při vstupním tlaku 4 bary kolem 50 litrů za minutu. Je tak možné vždy plně využívat výkonu čerpadla bez ohledu na to, zda systém čerpá vodu dešťovou nebo vodu pitnou.
• Při dopouštění jímky z veřejného vodovodu lze velmi přesně nastavit úroveň spodní a horní hladiny a tím si určit, kolik pitné vody bude uživatel potřebovat pro vytvoření rezervy v období sucha. Tím lze maximálně šetřit pitnou vodou.
• Elektroventil, který je ovládán řídící jednotkou pracuje spolehlivě při tlaku až do 12 bar. Odpadá tedy nutnost instalace redukčního ventilu.

CELÝ SYSTÉM RAINTRONIC JE VYBAVEN BEZPEČNOSTNÍM PRVKY, KTERÉ ZAJISTÍ:

• Uzavření ventilu při výpadku napětí
• Uzavření ventilu v případě náhlé netěsnosti v potrubí nebo poškození nádrže na dešťovou vodu.
• Čerpadlo pracující v jímce je proti případnému chodu nasucho jištěno dvoustupňově (pomocí řídící jednotky a při selhání pomocí vlastní integrované ochrany)

SNÍMAČ HLADINY

Snímač hladiny umožňuje velmi přesné nastavení úrovně pro spuštění dopouštění (zároveň aktivaci bezpečnostních časů doběhu čerpadla a doběhu elektroventilu) a úrovně pro ukončení dopouštění (deaktivace času doběhu čerpadla) Je tedy možné velmi přesně vyladit úrovně hladin s ohledem na tvar a objem nádrže s dešťovou vodou, rychlost dopouštění a také s ohledem na reálné využití, které se může značně lišit dle odběru vody (větší rezerva např. pro zavlažování, menší jen pro užitkovou vodu v domě)

PLOVÁKOVÁ SACÍ SOUPRAVA

Čerpadlo v jímce saje vždy cca 10cm pod úrovní hladiny, nikoliv od dna. Tím je výrazně omezena možnost nasávání nečistot a usazenin ze dna nádrže. Sací plováková souprava je navíc opatřena jemným nerezovým sítkem.

FILTR JEMNÝCH ČÁSTIC S PROPLACHEM

Filtr s proplachem Protector Mini je určen k odfiltrování mechanických nečistot z pitné a užitkové vody. Chrání vodovodní potrubí a nainstalované armatury včetně zařízení, před funkčními závadami a korozí vyvolanými cizími částicemi, např. kousky rzi, pilin či písku aj.

Parametry

• mosazná hlavice s manometrem a přípojem s vnějším a vnitřním závitem
• filtr s mosaznou hlavicí a plastovým transparentním tělem
• nerezová filtrační vložka
• 2 připojovací šroubení
• vypouštěcí ventil
